路由器功能主板
路由器（Router）又稱網關設備（Gateway）是用于連接多個邏輯上分開的網絡，所謂邏輯網絡是代表一個單獨的網絡或者一個子網。當數據從一個子網傳輸?shù)搅硪粋€(gè)子網時，可通過路由器的路由功能來完成。因此，路由器具有判斷網絡地址和選擇IP路徑的功能，它能在多網絡互聯環境中，建立靈活的連接，可用完全不同的數據分組和介質訪問方法連接各種子網，路由器只接受源站或其他路由器的信息，屬網絡層的一種互聯設備。

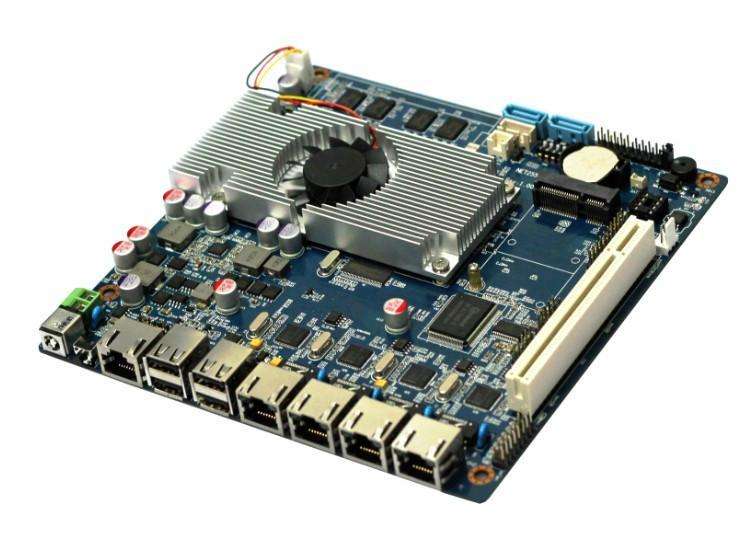

NET-2550 是 4 網卡低功耗的 Mini-ITX 工業主板，采用 Intel CedarView CPU 和 NM10
芯片組，支持 CedarView -D、CedarView –N CPU，主要特性如下。
1.1 主要特性
1.1.1 板載 CPU ，可支持 D2000、N2000 系列 CPU。
1.1.2 板載 2GB DDR3，可外插 2GB 內存（可選項）。
1.1.3 支持 RGB CRT，排針接口。
1.1.4 板載 4 個 Intel 82583V/82574L 千兆網卡。
1.1.5 支持單通道 24 位 LVDS 輸出。
1.1.6 2 個 SATA 2.0 硬盤接口。
1.1.7 1 個 Mini-SATA 卡座。
1.1.8 8 個 USB 2.0 接口，排針接口。。
1.1.9 2 個 RS232，一個排針接口，一個 RJ45 接口。
1.1.10 2 個 3-Pin FAN 接口。
1.1.11 支持 PS/2，排針接口。
1.1.12 提供 8 個 GPIO，供用戶選用。
1.1.13 提供 開關機、LED 指示等信號接口，排針接口。
1.2 電源
單輸入直流電源，DC12V，+/-5%（如果不用 12V 給硬盤供電，+/-10%）。
支持“上電自動開機”和手動兩種開機方式。
1.3
結構
170 x 170 mm
1.4 工作環境
主板工作溫度：-20℃ ~ +60℃
主板儲存溫度：-40℃ ~ +85℃
